端子付プリント基板

はじめに

アイクレックスは、創業以来、接続用のカスタムの端子や部品を設計、製造し、販売を行っている会社です。高品質の接続部品は、信頼性のある接続テクノロジーからなる端子製造技術と、品質安定・ローコストを実現する端子挿入技術が不可欠です。アイクレックスの端子製造技術と端子挿入技術で実現した製品のひとつが「端子付プリント基板」です。

ソリューション製品で、お客様の抱える問題の解決をお手伝いします

アイクレックスの強みは、ソリューション製品で、お客様の抱える問題の解決をお手伝いするというところです。主に基板接続などで、お客様から寄せられた電気的、機構的な問題をアイクレックスが培ってきたカスタム標準製品群をベースに「お客様のニーズに応える力」、「新しい製品を作り出す力」、「継続して改善していく力」といった三つの力から生み出された製品で解決へとお手伝いします。「こんな部品ができないか?」「こんな部品があれば助かるのに」といったお客様の抱える問題を解決できる製品の提供を心がけています。アイクレックスは、ソリューション製品の提供を常に意識し、営業、開発、改善を継続して行っています。アイクレックスでは、ソリューション製品を生み出すベースとして、多種のカスタム標準製品を用意しております。その中のひとつとして「端子付プリント基板」は、位置づけられています。

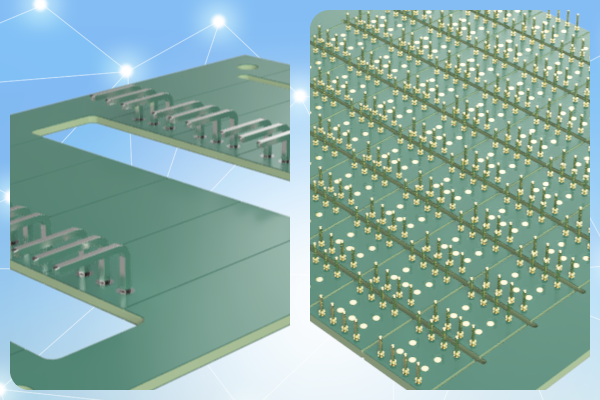

端子付プリント基板の概要

「端子付プリント基板」は、あらかじめ端子を付けたプリント基板を提供することで、端子の後付け工程の削減が可能な製品です。
使用する端子には、連続端子とバラ端子があり、これら端子の挿入システムをアイクレックスでは、構築しております。アイクレックスの端子製造技術と端子挿入技術を利用して生み出された製品が「端子付プリント基板」となります。プリント基板の製作は、回路などのデーターをご提供いただくことで、対応可能です。端子は、太さや長さなどの仕様を打合せて決めていきます。
プリント基板を支給いただき、端子を挿入してお返しすることも可能です。この場合は、アイクレックスの端子挿入アッセンブリーサービスにて対応致します。

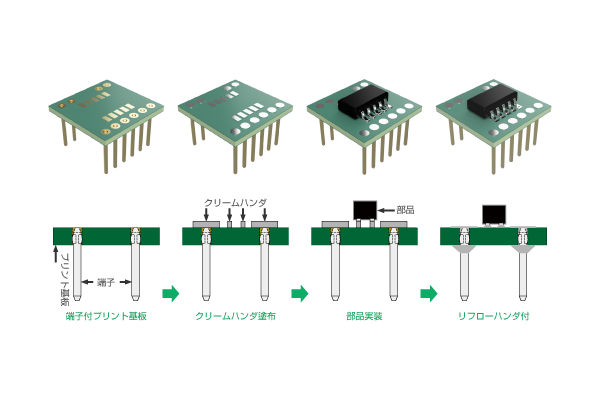

端子付プリント基板のハンダ付けのイメージ

端子付プリント基板では、部品実装面に飛び出さないように、端子を圧入しておくことで、マウンターでの部品実装後に、部品と端子を同時にリフローハンダ付処理することが可能になります。（基板の厚みや端子の仕様などによっては、本ハンダ付け工程イメージが適用できないことがあります。）

ハンダ付けの概略
①    端子付プリント基板
②    端子部も含めクリームハンダ塗布
③    部品実装
④    リフローハンダ付け

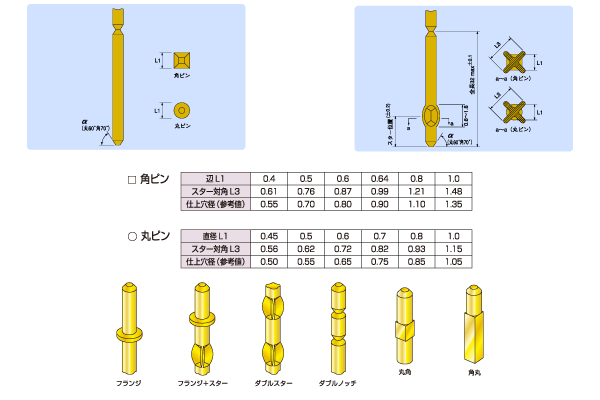

端子の種類について

プリント基板に圧入可能な端子には、
・角ピン端子（1mm×1mm, 0.8mm×0.8mm, 0.64mm0.64mm×, 0.5mm×0.5mm, 0.4mm×0.4mm）
・丸ピン端子（φ1mm, φ0.8mm, φ0.7mm, φ0.6mm, φ0.5mm, φ0.45mm）
・タブ端子（板材をプレス加工にて作られた端子）
などの種類がございます。また角ピンや丸ピンにフランジ（ツバ）を付けた端子も可能です。

端子の挿入形態は、
・ストレート
・ライトアングル（90度曲げ）
がございます。

主な端子の材質は、黄銅、銅で、主な端子のメッキは、Sn, Auとなります。

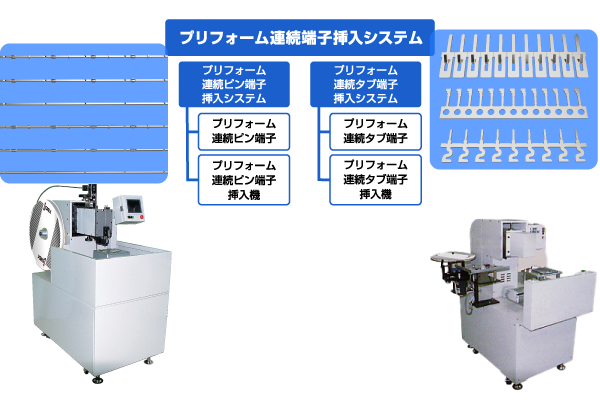

アイクレックスの連続端子挿入システムについて

連続端子挿入システムとは、連続端子と連続端子挿入機の技術が高いレベルで一体となることで実現したシステムです。
連続ピン端子挿入システムと連続タブ端子挿入システムがあり、どちらもプリント基板やボビンなど成形品に端子を直接挿入するシステムです。
プリント基板同士をつなぐ電気的接続用の機構部品として、ボビンの巻線カラゲ用端子としてなど、多くのお客様に採用され高い評価を得ています。

連続ピン端子は、基本仕様の範囲内であれば、イニシャル費なしで、端子の長さ、太さの指定ができます。
また、用途に応じて、様々な加工を施すオプションも用意しています。
端子の先端は、ピラミッド形状になっており、端子挿入時に下穴を削ることがありません。
また、圧入部にスター加工を施すことで、固着力を上げることができます。

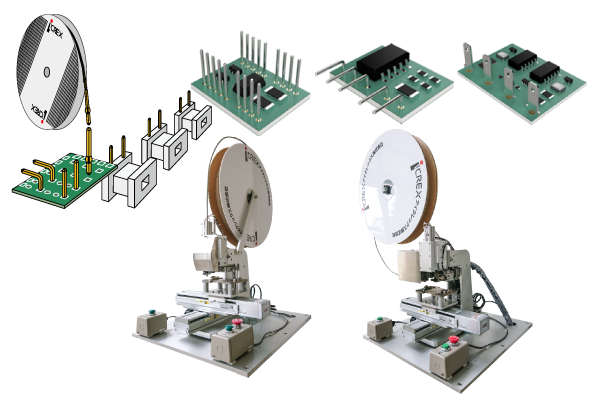

アイクレックスが提供する「端子付プリント基板」

連続端子挿入システムと端子挿入アッセンブリーを併せ持った「端子付プリント基板」は、端子製作から端子挿入までをシステムとして取り扱っている会社だからこそ可能なサービスです。
