プリフォーム連続端子挿入システム

プリフォーム連続端子挿入システムについて

プリフォーム連続端子挿入システムは、「連続端子」と「連続端子挿入機」の双方の技術が高いレベルで一体化したことで実現したシステムです。
「プリフォーム連続ピン端子挿入システム」と「プリフォーム連続タブ端子挿入システム」があり、どちらもプリント基板やボビンなど成形品に端子を直接挿入します。
プリント基板同士をつなぐ電気的接続用の機構部品として、またボビンの巻線カラゲ用端子としてなど、多くのお客様に採用され、高い評価を得ています。





プリフォーム連続端子挿入システムの用途

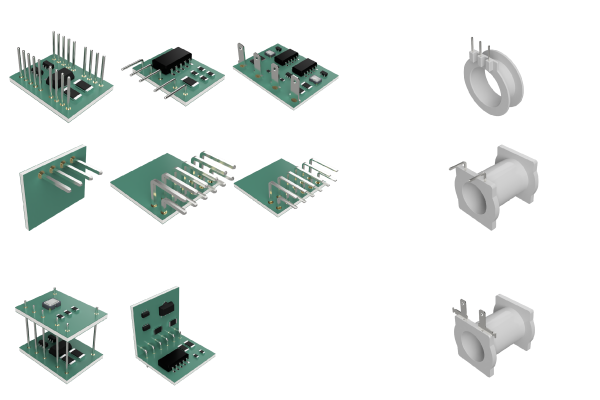

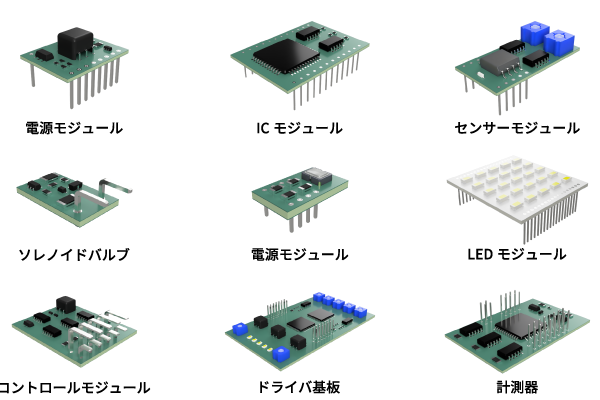

・基板モジュールの外部接続用電気的機構部品として
・基板同士を水平／      垂直に接続するための電気的接続用の機構部品として
・コネクター接続用の端子として
・巻線用ボビンのカラゲ端子として





プリフォーム連続端子挿入システムの特長

集合基板上で端子が挿入可。NC制御による位置決めと高速挿入

・挿入パターンに応じた挿入治具交換は不要。
・NCチャンネル操作で挿入プログラムの変更が可能。

高信頼性のプリフォーム連続端子挿入

端子整列やエスケープ時に不具合が発生しやすいパーツフィーダーによるバラ端子挿入方式に対し、プリフォーム連続端子から1本ずつ切り離して挿入するため、高い挿入確率が得られます。





プリフォーム連続ピン端子挿入システムについて



連鎖状につながっている「プリフォーム連続ピン端子」を端子挿入機で1本ずつ切り離し、プリント基板やボビンにダイレクトに挿入するシステムです。

プリフォーム連続ピン端子の利点

・集合基板上で端子が挿入可能
・個片基板にすることなく集合基板状態で端子の挿入が可能
　ピンヘッダーのようにインシュレーターのスペースを必要としないので、部品実装スペースに余裕ができる
・端部の誘い込み形状
　ピン端子挿入時にプリント基板や成形品の下穴をピン先端で削ることがないワークに優しい形状。さらに相手基板やコネクターにも挿入しやすい







プリフォーム連続ピン端子について

基本仕様の範囲内であれば、イニシャル費なしで、端子の長さ、太さの指定ができます。
また、用途に応じて、様々な加工を施すオプションも用意しています。
端子の先端は     ピラミッド形状になっており、端子挿入時に下穴を削ることがありません。
また、圧入部にスター加工を施すことで、固着力を上げることができます。

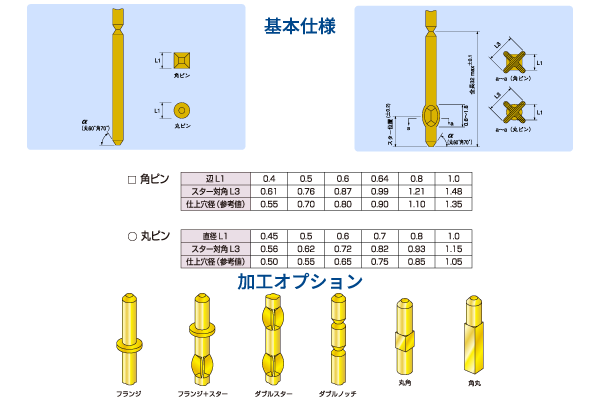

・プリフォーム連続ピン端子の基本仕様
・ブリフォーム連続ピン端子の加工オプション






プリフォーム連続タブ端子について

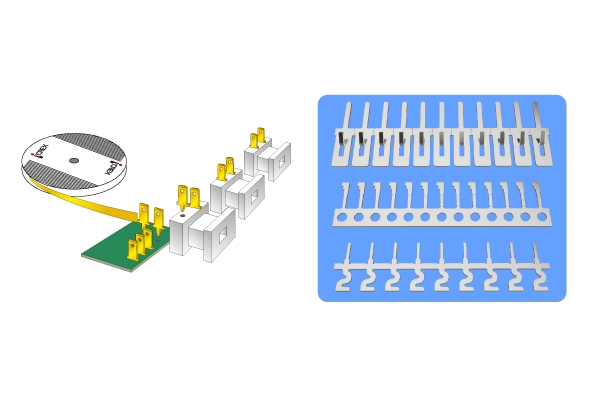

プレス加工にて製作された連鎖状のタブ端子を端子挿入機で、プリント基板やボビンにダイレクトに挿入するシステムです。
アイクレックスの連続タブ端子は、用途・目的に応じてカスタム製作できます。

・プリフォーム連続タブ端子挿入システムの用途例





プリフォーム連続端子挿入機について

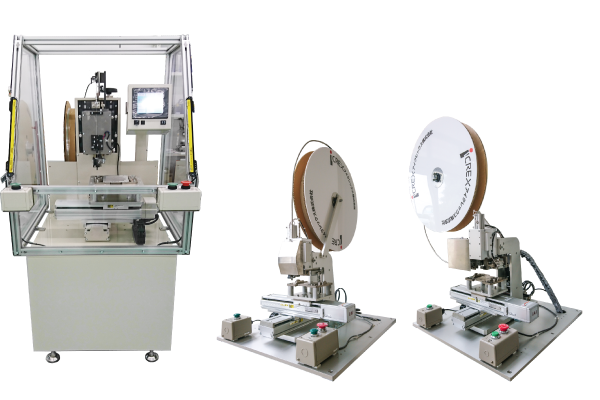

「プリフォーム連続端子」をワークに挿入する機械です。
「プリフォーム連続ピン端子挿入機」には、標準機として「据置型」と「卓上型」を、「プリフォーム連続タブ端子挿入機」には、 標準機として「据置型」を用意しています。
また、端子挿入ヘッドを2つ     にしたり、インラインタイプの機械にしたり、ワークの自動供給装置を取り付けたりと、カスタム仕様にも対応します。

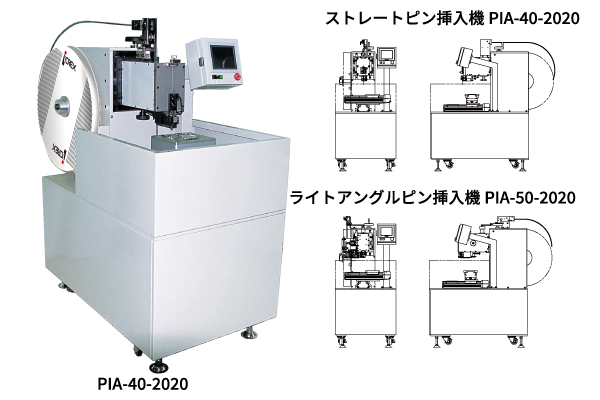

【プリフォーム連続ピン端子挿入機「 PIAシリーズ」】

据置型の連続ピン端子用の挿入機です。
挿入ヘッドの駆動にサーボモーターを採用しており、高速に端子を挿入します。
また、挿入速度の加減速が可能です。
ストレートピン端子の挿入を行う「PIA-40-2020」と、ライトアングルピン端子の挿入を行う「PIA-50-2020」があります。



ストレートピン挿入機「PIA-40-2020」の主な仕様

・能力 : 0.60秒/ピン (2.54mmピッチ)
・駆動 : XYテーブル、挿入ヘッドともACサーボモーター
・テーブルストローク : 200mm×200mm
・データー入力 : PCからの通信
・電源 : AC200V
・寸法 (単位mm): 650W×     1,320D×     1,450H　端子リール含む


ライトアングルピン挿入機「PIA-40-2020」の主な仕様

・能力 : 0.80秒/ピン (2.54mmピッチ)
・駆動 : XYテーブル、挿入ヘッドともACサーボモーター
・テーブルストローク : 200mm×200mm
・データー入力 : PCからの通信
・電源 : AC200V
・寸法(単位mm) : 650W×     1,320D×     1,450H　端子リール含む

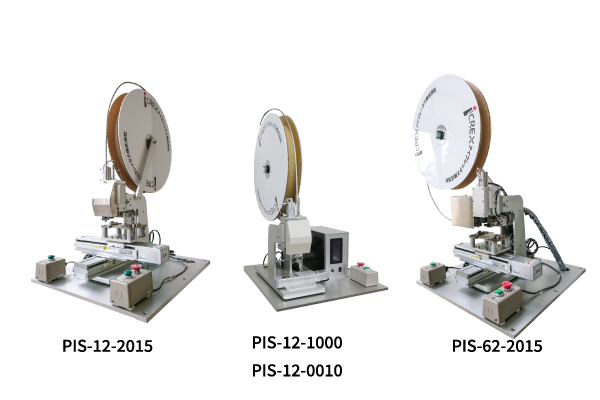

【プリフォーム連続ピン端子挿入機 「PISシリーズ」】

経済性を追求した、少量生産向けの卓上型の連続ピン端子用挿入機です。
挿入ヘッドは、エアーで駆動させます。
ストレートピン端子の挿入を行うタイプと、ライトアングルピン端子の挿入を行うタイプがあります。
ワークの位置決めには、固定治具タイプ、XもしくはYの1軸テーブルを利用したタイプ、XYの2軸テーブルを利用したタイプがあります。



ストレートピン挿入機「PIS-12-2015」の主な仕様

・能力 : 1.0秒/ピン(挿入ピッチ 2.54mm     ピッチ)
・ヘッド駆動 : 空圧
・テーブル駆動 : ACサーボモーター
・テーブルストローク : 200mm     ×     150mm
・データ入力 : 操作盤タッチパネル、パソコン
・インターフェイス : SDカード(パソコン)
・電源 : AC100V
・空圧 : 0.5Mpa
・制御盤、操作盤別置き 卓上タイプ
・寸法 (単位mm)
　本体 : 480W     ×     810D     ×     1020H 端子リール含む
　制御盤 : 200W     ×     400D     ×     400H
　操作盤 : 270W     ×     235D     ×     80H


ストレートピン挿入機「PIS-12-1000」「PIS-12-0010」の主な仕様

・能力 : 1.0秒/ピン(挿入ピッチ 2.54mm     ピッチ)
・ヘッド駆動 : 空圧
・テーブル駆動 : ACサーボモーター
・テーブルストローク : X=100mm     もしくは、 Y=100mm
・データ入力 : 操作盤タッチパネル、パソコン
・インターフェイス : USB接続(パソコン)
・電源 : AC100V
・空圧 : 0.5Mpa
・制御盤兼操作盤別置き 卓上タイプ
・寸法 (単位mm     )
　本体 PIS-12-1000 : 335W     ×     750D     ×     950H 端子リール含む
　本体 PIS-12-0010 : 320W     ×     785D     ×     950H 端子リール含む
　制御盤兼操作盤 : 150W     ×     330D ×     260H



ライトアングルピン挿入機「PIS-62-2015」の主な仕様

能力 : 1.0秒/ピン(挿入ピッチ 2.54mm     ピッチ)
・ヘッド駆動 : 空圧
・テーブル駆動 : ACサーボモーター
・テーブルストローク : 200mm     ×     150mm
・データ入力 : 操作盤タッチパネル、パソコン
・インターフェイス : SDカード(パソコン)
・電源 : AC100V
・空圧 : 0.5Mpa
・制御盤、操作盤別置き 卓上タイプ
・寸法 (単位mm     )
　本体 : 895W     ×     545D     ×     1090H 端子リール含む
　制御盤 : 200W     ×     400D     ×     400H
　操作盤 : 270W     ×     235D     ×     80H

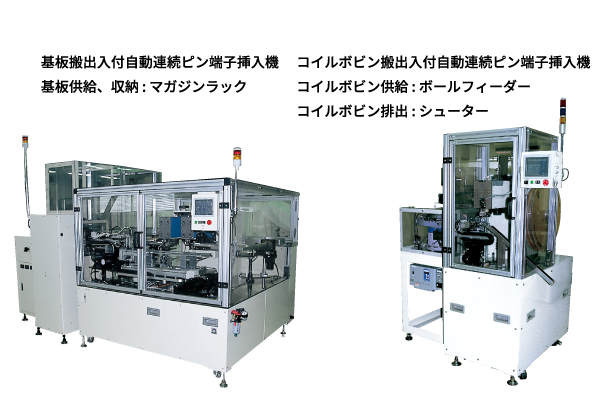

【ワークの自動供給装置付きプリフォーム連続端子挿入機】

     ワークの形状、生産量、ライン構成、タクトタイム等に応じて、挿入機及びラインが最も効率良く機能を発揮するシステムを設計・製造して提供します。





端子挿入例

プリント基板



成形品
