基板材料の「接着・濡れ」を数値化する表面エネルギー測定装置 iGC-SEA　～樹脂・フィラー・繊維・粉体の界面設計を、逆相ガスクロマトグラフィーで評価～

はじめに

プリント基板や半導体パッケージでは、銅、樹脂、ガラス繊維、フィラー、ソルダーレジスト、接着剤、各種コーティングなど、性質の異なる材料が多数の界面を形成している。高密度化・微細化が進むほど、「材料同士がどの程度なじむのか」「接着しやすい表面なのか」「表面処理によって界面特性がどう変化したのか」を定量的に把握する重要性は高まる。こうした界面挙動を理解する指標の一つが、固体の表面エネルギーである。本稿では、Surface Measurement Systems社の表面エネルギー測定装置 iGC-SEA （Inverse Gas Chromatography – Surface Energy Analyzer）と、基板材料研究への活用について紹介する。


表面エネルギーとは何か

表面エネルギーは、固体表面が周囲の物質と相互作用する強さを表す重要な物性である。接着、濡れ、塗工、分散、複合化などの現象と密接に関係し、例えば樹脂とフィラー、樹脂とガラス繊維、コーティング材と基材の組み合わせを検討する際の基礎データとなる。表面エネルギーは単一の数値だけでなく、主にLondon分散力に由来する分散成分と、酸・塩基などの極性相互作用に関係する成分に分けて評価できる。さらに、実際の工業材料の表面は均一ではないため、表面エネルギーの「分布」や不均一性を把握することも重要である。


接触角法では難しい材料にも対応

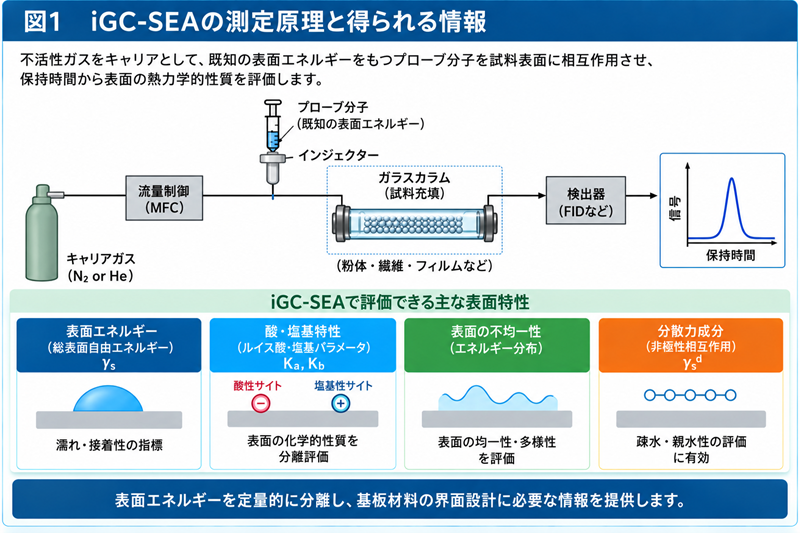

表面エネルギーの評価には液滴を用いる接触角法が広く利用されている。一方、粉体、繊維、粗い表面、多孔質材料などでは液滴形状を安定して観察することが難しく、測定者によるばらつきも課題になりやすい。iGCでは、測定対象そのものをカラム内に充填し、既知の性質を持つ微量のプローブ蒸気をキャリアガスで流す。各プローブが試料表面と相互作用する強さを保持時間から解析することで、固体表面の物理化学的特性を評価する。このため、粉末状フィラー、樹脂粉末、ガラス繊維など、接触角測定が難しい材料にも適用しやすいことが大きな特徴である。


iGC-SEAで得られる主な情報

iGC-SEAでは、分散表面エネルギー、酸塩基特性、吸着自由エネルギーに加え、測定条件に応じて表面エネルギーの不均一性、吸着等温線、BET比表面積、凝集・付着仕事などを評価できる。特に有限濃度条件で表面被覆率を変化させる測定では、高エネルギーサイトから低エネルギーサイトまでを段階的に捉え、平均値だけでは見えにくい表面の不均一性を評価できる。材料ロット間差、表面処理前後、熱処理前後、添加剤やカップリング処理の効果を比較する際にも有効である。

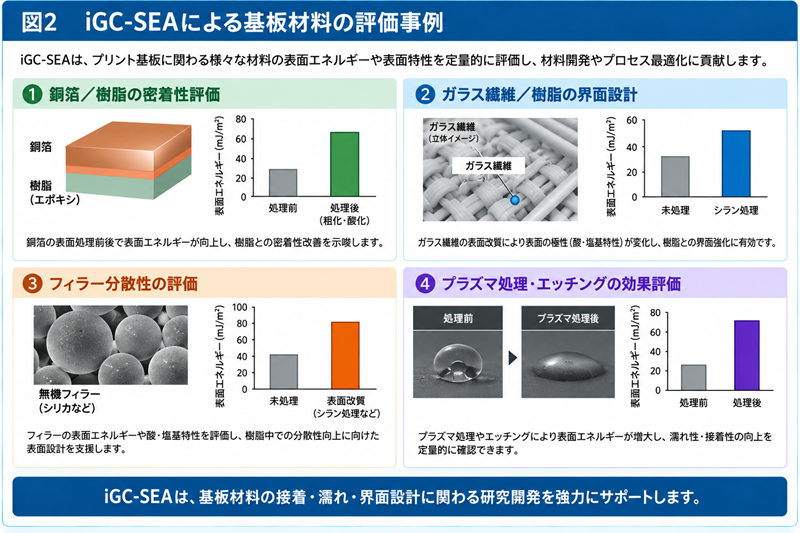

基板材料研究で期待される活用例

基板分野では、FR-4を構成するエポキシ樹脂やガラス繊維、無機フィラー、銅箔表面処理、ソルダーレジスト、接着層など、界面制御が性能や信頼性に直結する材料が多い。iGCを用いることで、例えば樹脂とフィラーの親和性比較、シランカップリング処理前後の表面特性変化、樹脂硬化条件による表面エネルギー変化、粉体の親水性・疎水性評価、材料間の付着仕事の推定などが可能になる。また、iGCはエポキシ樹脂の表面特性評価に利用されてきたほか、プリント基板由来材料の表面エネルギー分布を評価した研究例も報告されている。基板材料を「組成」だけでなく「界面でどのように相互作用するか」という視点から比較できる点は、新材料の選定や表面処理条件の最適化に有用である。


表面処理の効果を“数値”で比較する

基板材料では、洗浄、エッチング、プラズマ、カップリング剤、コーティングなどによって表面状態を制御する。しかし、処理後の接着性改善を最終的な剥離試験だけで確認すると、なぜ性能が変化したのかを材料表面の観点から説明しにくい場合がある。iGC-SEAで処理前後の分散成分や酸塩基特性、表面エネルギー分布を比較すれば、表面改質が界面相互作用に与えた変化を定量的に捉えることができる。最終性能試験と表面物性評価を組み合わせることで、材料設計や不具合解析により多角的な情報を与えられる。


まとめ

電子基板の高密度化・高機能化に伴い、異種材料界面の理解はますます重要になっている。iGC-SEAは、従来の接触角法では評価が難しい粉体、繊維、粗面、多孔質材料にも適用でき、表面エネルギーを単なる平均値ではなく、その成分や不均一性まで含めて解析できる。樹脂、フィラー、ガラス繊維、コーティング材などの材料選定や表面処理条件の検討、接着・濡れ・分散性の理解において、iGCによる表面エネルギー評価は有力な研究手法の一つである。
