プリント基板発注レポート

数枚から数百枚程度の小ロットを対象に、プリント基板をインターネットで簡単に発注できる通販形
式の基板製造サービスが多数存在します。この記事では、そうした基板製造サービスのひとつ「P 板.com」 で基板製造を発注する手順をご紹介します。



P板.com概要

運営企業	株式会社ピーバンドットコム（東京都千代田区）
創業年	2002年
対応サービス	基板設計、基板製造、基板実装
ウェブサイト	https://www.p-ban.com
決済方法	クレジットカード決済
	銀行振込（※）
	商社・代理店経由での支払い（※）
	※ 銀行振込および商社・代理店経由での支払いは法人のみ
インボイス制度	対応（登録番号T9010001131479）

今回発注する基板は「基板の窓口」のロゴマーク、ウェブサイトのQRコードなどを入れたArduino用のユニバーサル基板です。フリーの基板エディタ「PCBE」で製作しました。





まずはユーザー登録を行います。P板.comのウェブサイトにアクセスし、ページの右上にある「新規登録」をクリックします。

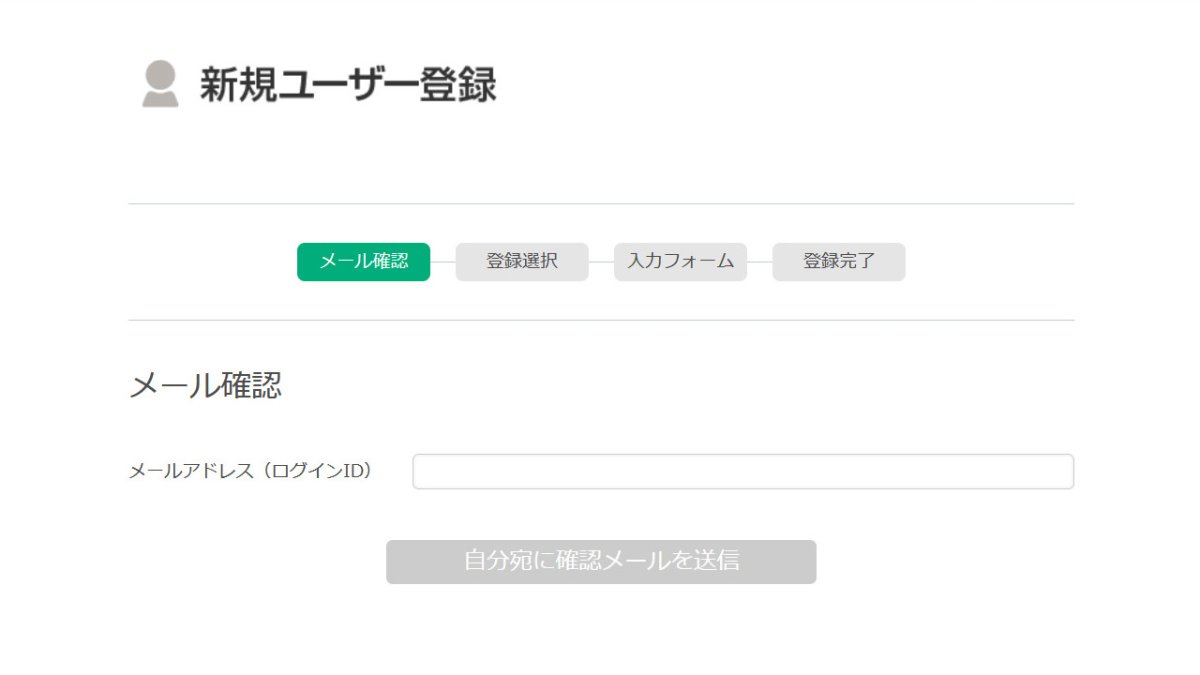

メールアドレスを入力して「自分宛に確認メールを送信」のボタンをクリックします。程なくしてユーザー登録ページのURLが記載されたメールが届くので、そのURLにアクセスしてユーザー登録を済ませます。



製造指示書を作成

ガーバーデータには、どのファイルがどのレイヤー（層）のものか判断するための情報は含まれていません。
データを正しく認識するため、多くの基板製造サービスではファイル名、もしくは拡張子を指定のものにするよう指示していますが、P板.comでは特にそういった指定は無いようです。その代わり、所定の内容の製造指示書を用意する必要があります。



PCBEを使って基板を設計している場合、ガーバーデータを出力するとき自動で一緒に出力される「gout.list」が製造指示書として利用できます。

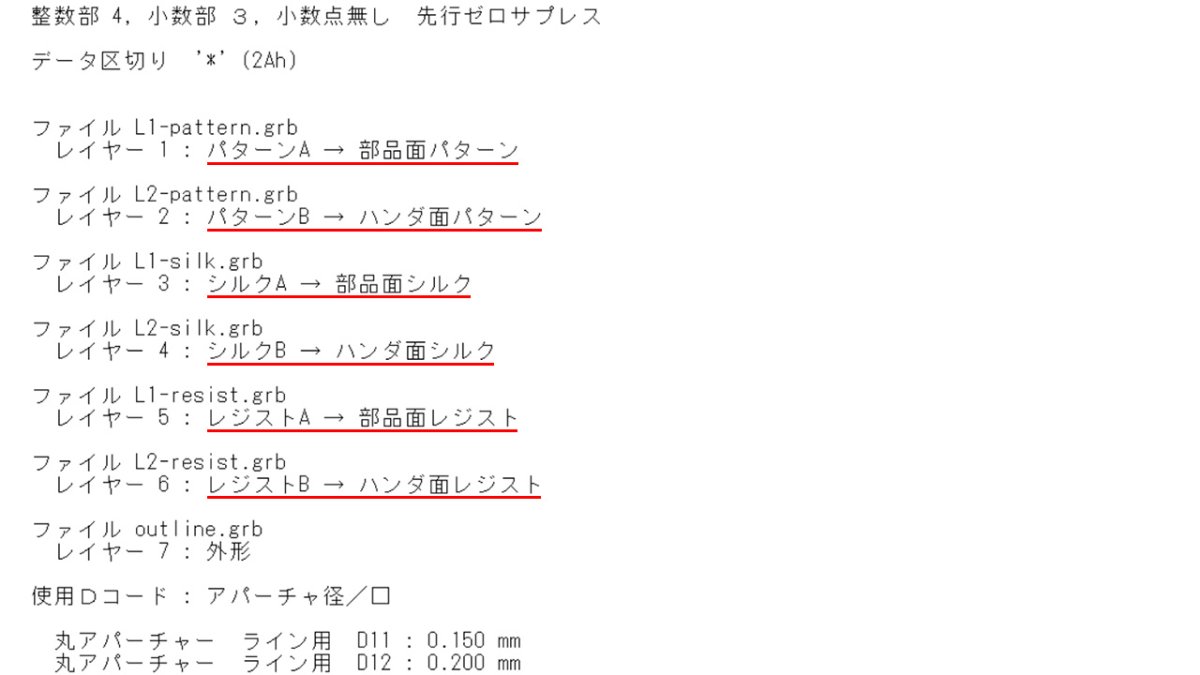

gout.listを「メモ帳」などのテキストエディタで開き、それぞれのファイルがどのレイヤーのものであるかを追記します。入力が終わったら上書き保存し、ドリルデータと一緒にZIP形式で圧縮してまとめます。


PCBE以外の基板CADソフトを使用している場合は、用意されているひな形を利用して製造指示書を作成します。





P板.comのウェブサイトにアクセスし、「標準規格／仕様一覧」のページ

https://www.p-ban.com/product/spec.html

の一番下にある「雛形データ」の項目の中から「製造指示書」のExcelファイルをダウンロードします。





必要な項目の入力が終わったら上書き保存し、ガーバーデータ、ドリルデータと一緒にZIP形式で圧縮してまとめます。



無料のガーバービューアで製造データをチェック





基板を発注する前にガーバーデータ、ドリルデータに問題が無いか確認します。

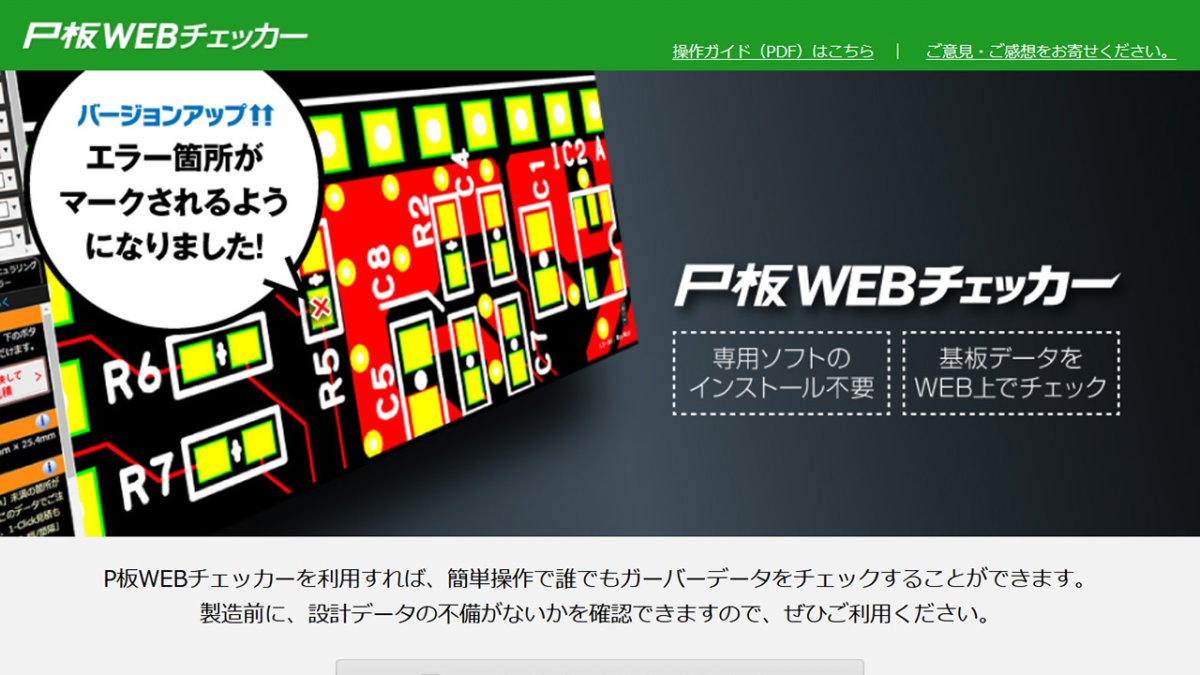

P板.comでは、誰でも無料で使えるオンラインガーバービューア「P板WEBチェッカー」が提供されています。

P板WEBチェッカーのページ

https://www.p-ban.com/kiban/com/csComEntDrc.do

にアクセスし、「ファイルを選択する」のボタンをクリックしてZIP形式で圧縮した製造データをアップロードします。

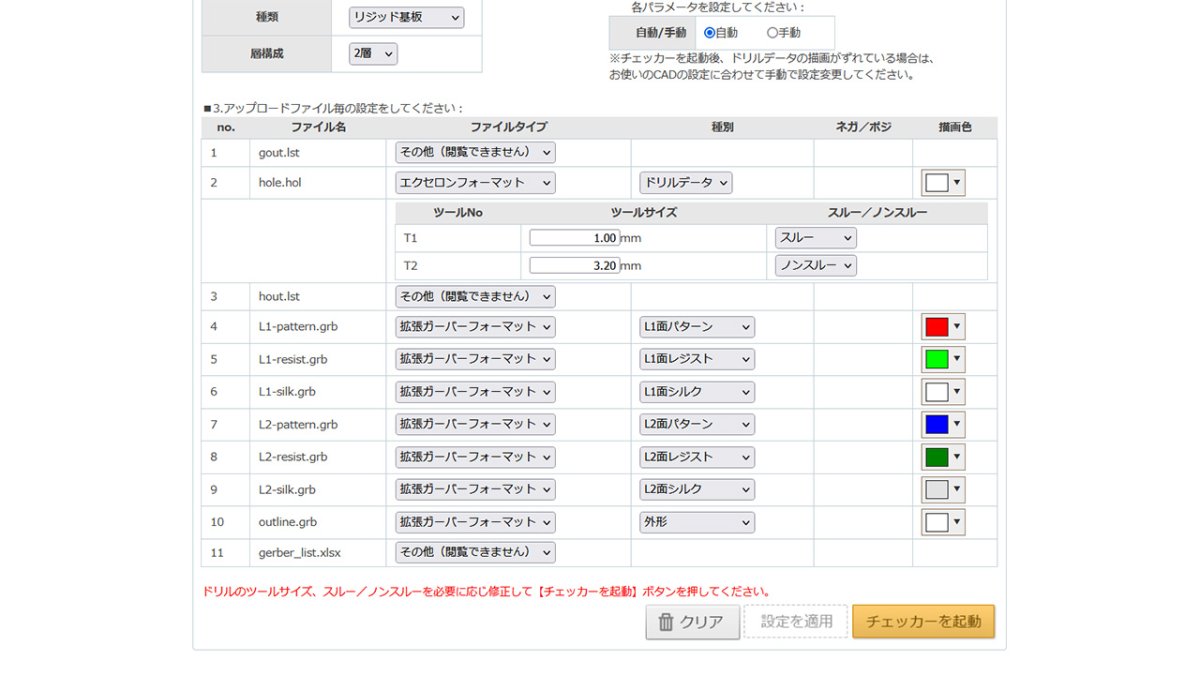

基板の層構成、アップロードしたファイルの種別などを選択して「設定を適応」ボタンをクリックします。
次に、ドリルサイズが正しく認識されているかを確認します。あわせてスルーホール、ノンスルーホールの設定をおこないます。

「チェッカーを起動」ボタンをクリックするとP板WEBチェッカーが起動します。ポップアップで起動するため、ブラウザ側でブロックしないよう注意してください。

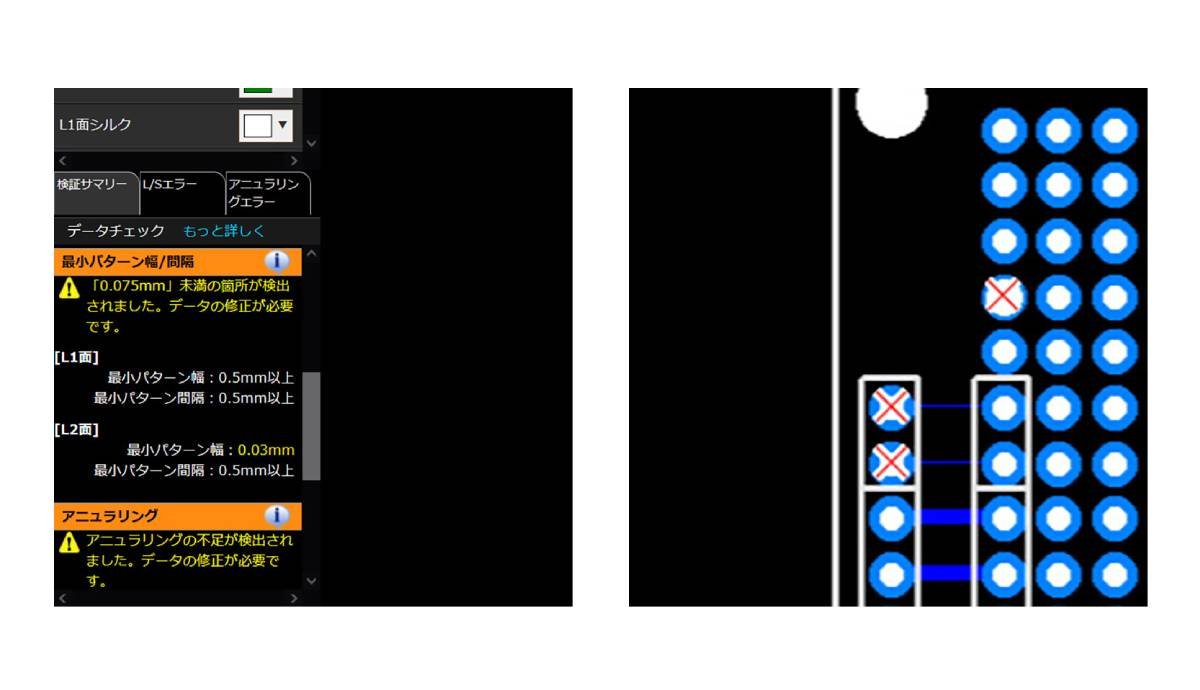

P板.comにログインした状態でP板WEBチェッカーを起動すると、自動的にDRC（デザインルールチェック）が実行されます。製造ルールに違反した箇所には赤色のバツ印が付き、画面左下にその詳細が表示されます。

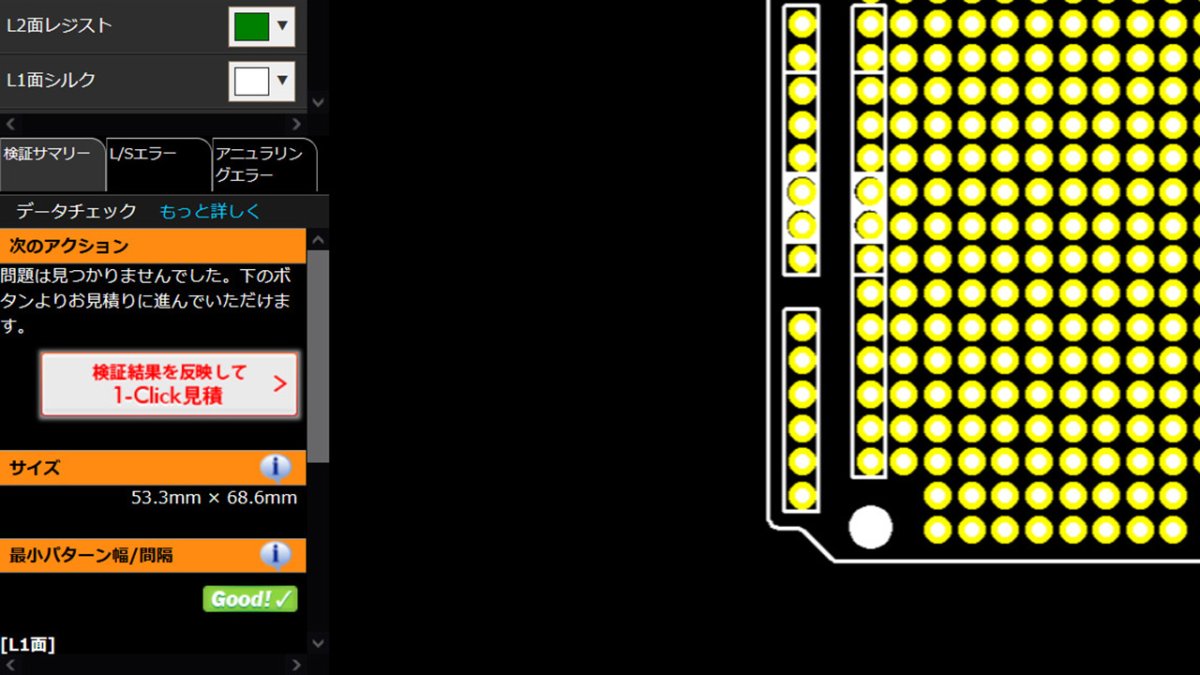

ガーバーデータ、ドリルデータともに問題が無ければ「検証結果を反映して1-Click見積」ボタンをクリックして見積もり画面に進みます。



いざ基板発注





ポップアップで新たに表示される見積もり画面で製造枚数、板厚、レジストとシルクの色、表面処理の種類などを指定します。外形寸法、最小パターン幅／間隔など、一部の項目はP板WEBチェッカーでの検証結果が反映されているはずです。



今回発注した基板の仕様は次の通りです。



種類	リジット基板
材質	FR-4
層数	2層（両面）
枚数	100枚
外形寸法	53.3×68.6mm
板厚	1.6mm
銅箔厚	35um
最小パターン幅／間隔	0.35mm
最小ビア・ランド径	0.3／0.6mm（P板.com標準）
レジスト	両面、緑色
シルク	両面、白色、写真法
表面処理	無電解金メッキ
面付け	なし
特殊加工	なし
AOI検査	なし（P板.com標準）
検査成績証明書	発行しない（P板.com標準）
製造工場	指定なし
製造コース	ノーマル
納期	実働8日

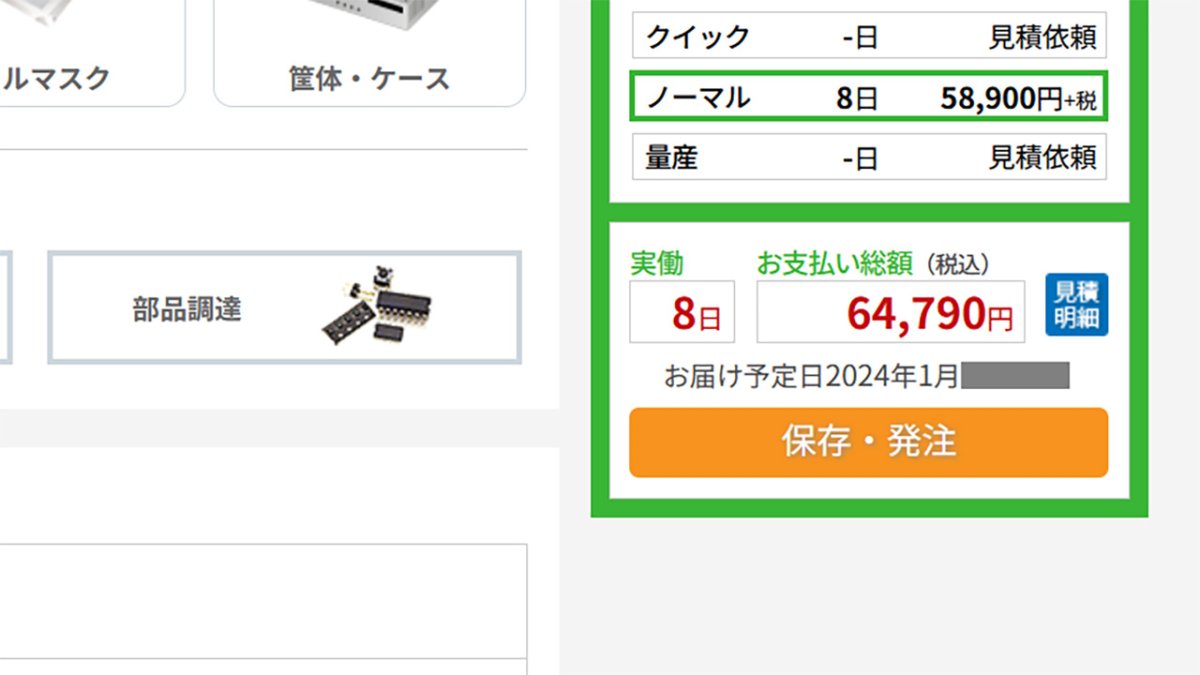

価格	64,790円（消費税10％込み、2024年1月現在）







金額と納期を確認して「保存・発注」ボタンをクリックします。
基板の大きさや枚数にかかわらず送料は無料です（2024年1月現在）。

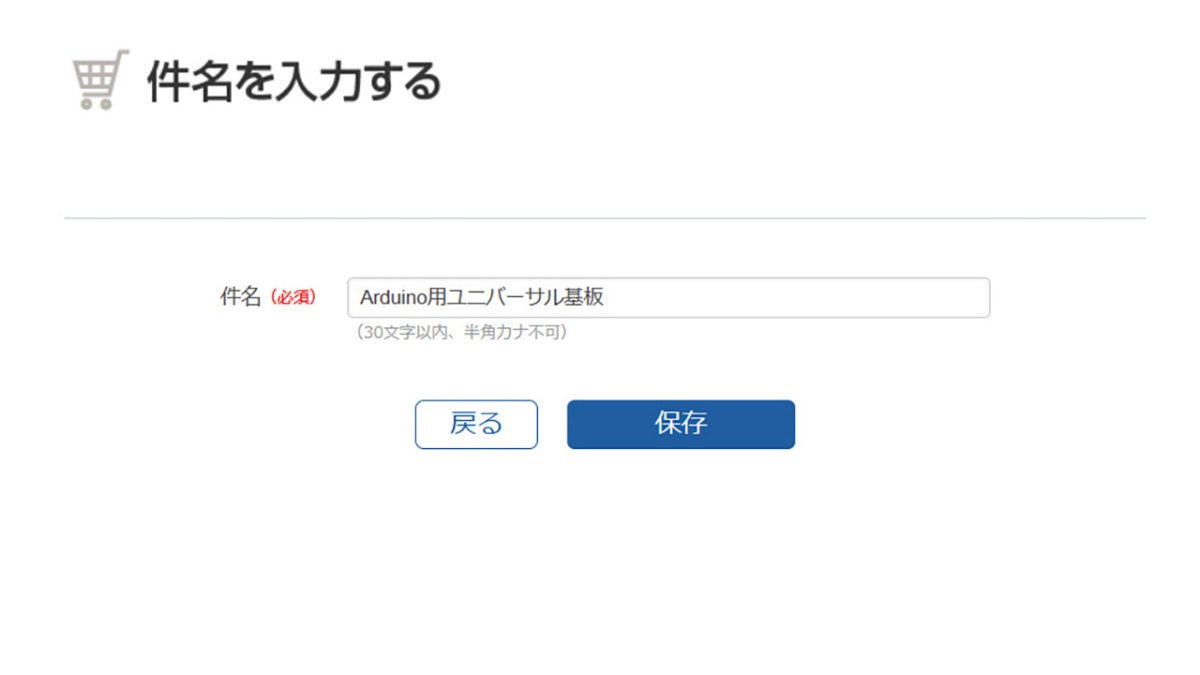

「件名を入力する」という画面に移動するので、発注する基板の名称、品番、あるいはプロジェクト名など、自分が管理しやすい件名を入力して「保存」ボタンをクリックします。





「見積案件の登録が完了しました」と表示されたら「ご注文手続きへ」ボタンをクリックして注文画面に進みます。





納品先の住所、支払方法などを登録して「このまま注文する（確認画面へ）」ボタンをクリックします。
注文内容をいま一度確認し、「注文確定」ボタンをクリックすれば注文完了です。

担当者によるデータチェックが行われたあと、問題が無ければ注文請書が発行されます。発行された注文請書は「マイページ」一番下の「案件一覧」からPDF形式でダウンロードできます。



届いた基板をチェック

発注から土日を挟んで11日、基板が到着しました。



ルーターカットされた基板の断面。気になるようなバリや段差はありません。

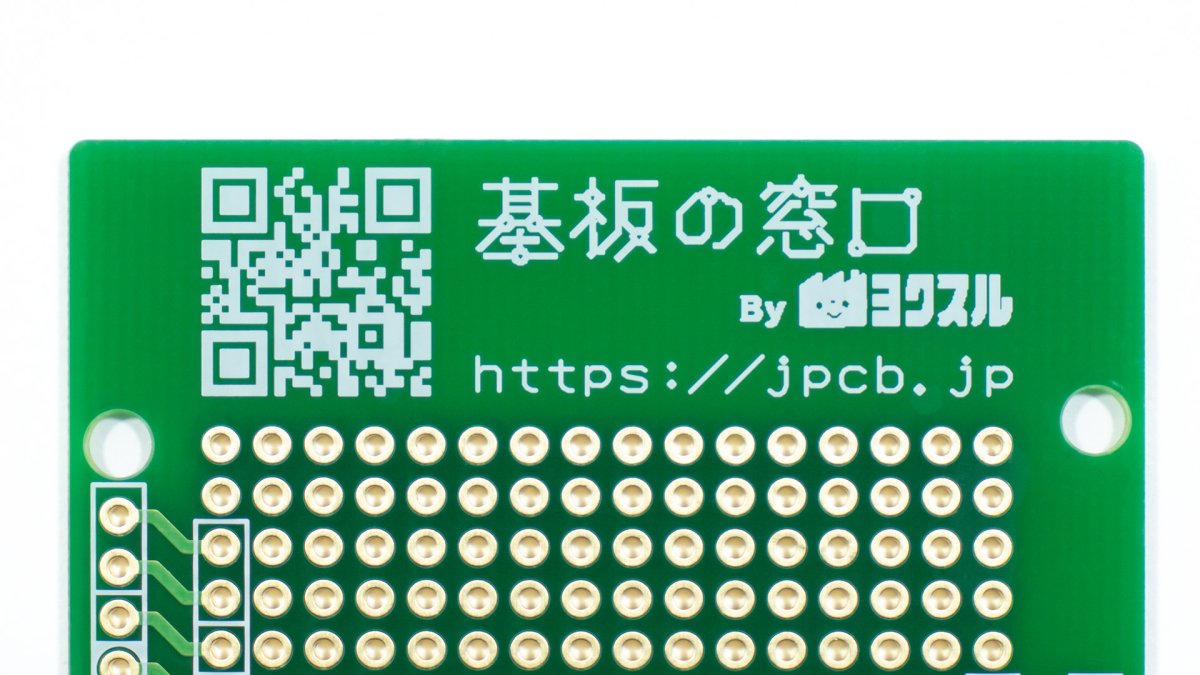

写真法で印字されたシルクは滲みもなく、細かい部分までハッキリ、クッキリ。約11mm角の大きさのQRコードも問題なく読み取ることができます。





スルーホールを実体顕微鏡で拡大して見た様子。ランドのほぼ中心にスルーホールが形成されています。レジストの開口が左上に向かって少しズレているのが残念ですが、ランド上へのレジスト被りは無いため実用面で問題はありません。



今回は、プリント基板製造サービス「P板.com」で基板製造を発注する方法についてご紹介しました。
